Richtek

RTQ2949A 是针对车辆应用进行了优化、负载能力为 3A、高效率、采用峰值电流模式控制架构的非同步 Buck 转换器,可在 4V~42V 输入电压范围内工作并能承受高达 65V 的抛负载瞬态冲击,使输入冲击保护电路的设计更容易实现。其静态耗电低,集成有低 RDS(ON) MOSFET 上桥开关,可在宽阔的负载范围内获得高转换效率。由于采用外围补偿简单的峰值电流模式控制架构,容许使用小型电感,具有瞬态响应速度快和回路稳定性好的特性。
其工作频率在 100kHz~2500kHz 间可调,选择输出滤波元件时可在效率和元件尺寸间进行优化。其最小导通时间很短,即使在降压比很高时也能保持固定的工作频率。在对开关噪声敏感的应用中,可以使用 300kHz~2200kHz 的外部信号对其进行同步操作。它还采用频谱扩展的调制方式,可帮助系统设计者进行更好的电磁兼容管理。
RTQ2949A 具有完备的保护性功能设计,如输入欠压锁定保护、输出欠压保护、输出过压保护、过流保护和热关机保护等,有逐周期电流限制保护可应对输出端短路等恶劣状况,有软启动设计可消除启动期间的电流冲击。
RTQ2949A 使用具有外露式散热焊盘的 SOP-8 封装供货。

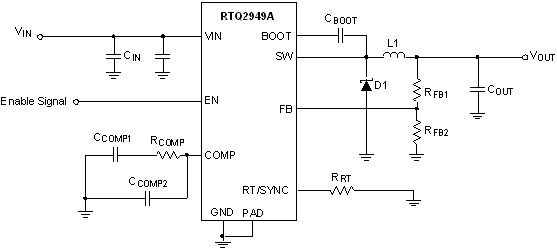

应用

  • 汽车、通讯和工业应用中的12V、24V电源系统
  • 工业自动化与电机控制系统
  • 车用配件之GPS、娱乐信息系统
主要规格
RTQ2949A-QA
Status Active
Vin (min) (V) 4
Vin (max) (V) 42
Number of Outputs 1
Vout (min) (V) 0.8
Vout (max) (V) 42
Output Adj. Method Resistor
Iout (max) (A) 3
Current Limit (typ) (A) 4.5
Freq (min) (kHz) 100
Freq (max) (kHz) 2500
Ext Sync Yes
Ron_HS (typ) (mOhm) 150
Iq (typ) (mA) 0.09
Features 100% Duty Cycle;AEC-Q100;Adjustable Frequency;Built-in Bootstrap Switch;Current Mode Control;Cycle-by-Cycle Current Limit;Enable Input;External Synchronization;OCP;OTP;OVP;PSM;UVP
Package Type PSOP-8
关键特性
  • 通过 AEC-Q100 Grade 1 认证
  • 引脚布置遵从 FMEA 失效模式及其效应分析的结果
  • 输入电压范围:
    ►4.5V~42V
    ►4V~42V(软启动结束以后)
  • 输出电压范围:0.8V~VIN
  • 参考电压:0.8V±1.5%
  • 峰值电流模式控制架构
  • 集成 150mΩ MOSFET 上桥开关
  • 静态电流消耗:90μA
  • 关机电流消耗:1.3μA
  • 工作频率可调范围:100kHz~2.5MHz
  • 可同步工作频率范围:300kHz~2.2MHz
  • 轻载以节能模式运行
  • 内建扩展频谱调制模式
  • 集成自举电容复充开关,容许轻载低压差工作模式
  • 使能控制
  • 可调节欠压锁定保护阈值和滞回值
  • 相邻引脚短路保护
  • 内建欠压锁定保护、欠压保护、过压保护、过流保护和过热保护等功能
Reference Design
TitleLast UpdateDownload
立锜负载瞬变测试工具2018/11/01
