RT9026

DDR 总线终端电压调节器

RT9026 是具有 3A 吐纳能力的循迹终端调节器，特为成本低、组件少的的系统而设计。 RT9026 包含一个高速运算放大器，它提供了负载瞬态变化快速响应的能力，仅需使用 20μF 的陶瓷输出电容。 RT9026 支持遥感功能，其所有功能的配置都是为了满足 JEDEC 规范所定义的 DDRI/II/III VTT 总线终端匹配的需要。此外， RT9026 还集成了在 S3（对 RAM 挂起）状态下让 VTT处于高阻状态的睡眠状态控制能力和在 S5 状态（关机）下 VTT 和 VTTREF 的软关断能力。 RT9026 可以得到热强化的 SOP-8（含散热焊盘）、MSOP-10（含散热焊盘）和 WDFN-10L 3x3 封装供货。

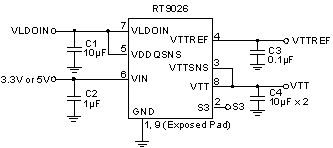

应用

DDR I/II/III Memory Termination
SSTL-2, SSTL-18
HSTL Termination

主要规格
	RT9026
Status	Active
Memory Supported	DDRI;DDRII;DDRIII;DDRIV
Vin (min) (V)	1.2
Vin (max) (V)	3.3
VTT Output Tolerance (max) (+/- mV)	40
Isource/Isink (max) (A)	3
Standby Current (typ) (mA)	0.3
Current Limit (typ) (A)	4
Features	Enable Input;OCP
Package Type	MSOP-10(PP);PSOP-8;WDFN3x3-10

关键特性

满足 DDRI, DDRII, DDRIII, 低功耗DDRIII 和DDRIV 的需求
►DDRI 和 DDRII 时吐纳 3A 能力
►DDRIII 时吐纳 2A 能力
►低功耗DDRIII 时吐纳 1.5A 能力
►低功耗DDRIV 时吐纳 1.2A 能力
输入电压范围： 3.15V~5.5V
VLDOIN 电压范围： 1.2V~3.3V
仅需使用 20μF 陶瓷输出电容
支持 S3 状态下的高阻态和 S5 状态下的软关断
集成化的分压器追踪 1/2 VDDQSNS 生成 VTT 和 VTTREF
远程感测（VTTSNS）
VTT 和 VTTREF 精度： ±20mV
10mA 缓冲参考源（具吐纳能力）（VTTREF）
内置软起动
过流保护
热关机保护
SOP-8（含散热焊盘）、MSOP-10（含散热焊盘）和10引脚 WDFN 封装
符合 RoHS 规范，完全无铅

Datasheet
Title	Version	Last Update	Download
RT9026: DDR 总线终端电压调节器	V7.0	2015/10/16

Technical Documents
Title	Item Type	Last Update	Download
立锜全系列产品选择指南 [Jan., 2025]	Selection Guide	2025/01/14

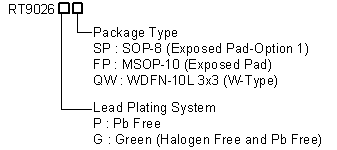

Part Number	Package Type	Package Qty.	Free Sample	Distributor	Stock	Buy From Authorized Distributor
RT9026GFP	MSOP-10(PP)	2,500	Request	Digikey	14,406	Buy
RT9026GFP	MSOP-10(PP)	2,500	Request	Mouser	8,457	Buy
RT9026GQW	WDFN3x3-10	1,500	Request	Digikey	1,415	Buy
RT9026GQW	WDFN3x3-10	1,500	Request	Mouser	1,500	Buy
RT9026GSP	PSOP-8	2,500	Request	Digikey	4,625	Buy
RT9026GSP	PSOP-8	2,500	Request	Mouser	2,500	Buy

库存实际状况请联系代理商或业务窗口
