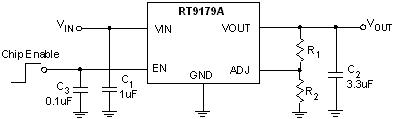

RT9179A 是一款高性能线性稳压器，具有使能控制和可调的输出电压，其参考电压源为 1.175V。其工作电压范围为 3V~5.5V，可输出高达 500mA 的电流，通过两只外接电阻可在 1.175V~4.5V 之间设定其输出电压。RT9179A 具有全输入范围和全负载范围内的优良电压调节性能，对负载瞬变具有快速响应能力。它还具有过流保护和过热保护功能，其使能端可使其进入关机状态以降低消耗。RT9179A 的封装是 SOP-8。

应用

  • 电池供电设备
  • Graphic Card
  • Peripheral Cards
  • PCMCIA Card
主要规格
RT9179A
Status Active
Vin (min) (V) 3
Vin (max) (V) 5.5
Vout (min) (V) 1.175
Vout (max) (V) 4.5
Output Adj. Method Resistor
Accuracy (+/- %) 1
Iout (max) (mA) 500
Iq (typ) (uA) 150
Vdropout @ rated current (typ) (mV) 400 @ 0.5A
Cout Type Ceramic
Features Enable Input;OCP;Output Discharge;Stable with Ceramic Capacitor
Package Type SOP-8
关键特性
  • 低压差：400mV@500mA
  • 低静态电流：150μA
  • 卓越的线路、负载调整率
  • 关机模式下静态耗电 <1μA
  • 确保 500mA 输出能力
  • 可调输出电压范围：1.175V~4.5V
  • 过热保护，过流保护
  • 符合 RoHS 规范，完全无铅
Datasheet
TitleLast UpdateDownload
500mA 可使能, 低压差可调线性稳压器2011/10/05
Technical Documents
TitleItem TypeLast UpdateDownload
立锜全系列产品选择指南 [Jan., 2024] Selection Guide2024/01/19
立锜精选产品 Product Tree 手册 [Aug., 2023] Selection Guide2023/08/07

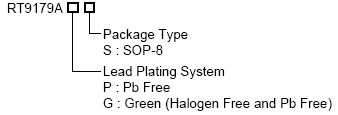

Part NumberPackage TypePackage Qty.Free SampleBuy From Authorized Distributor
RT9179AGSSOP-82500 Request Buy from Distributor
库存实际状况请联系代理商或业务窗口
