两级式大功率LED驱动系统 |
|
大功率的LED驱动系统常常由具有功率因数校正功能的反激式电源和位于二次侧的恒流Buck构成。这种具有功率因数校正功能的反激式电源的输出中包含有交流成分的纹波,Buck架构的LED驱动器则可把这些纹波的影响消除掉,最终流过LED串的电流是很稳定的。这样的系统通常需要具有调光功能,因而需要含有MCU和可能的RF接口。RT6204在这样的系统中可将供给LED的高电压直接转换为3.3V的电压供MCU使用,好处是可以只需要一个输出绕组,而且MCU的供电会非常稳定,即使在LED处于关闭状态的低功耗待机期间也是如此。对于这样的应用,RT6204的最高电压耐受能力和低功率输出时的效率会成为设计中重点考虑的因素。
|
从不稳定的输入中得到稳定的输出 |
|
现实中有很多工业应用仍在采用工频变压器作为电压转换装置,这些工频变压器的输出经过整流以后还存在极其可观的电压波动,这种波动的强度与具体的负载条件会有极大的关系。 |
要在这种大幅波动的不稳定条件下获得稳定的输出,RT6204可以发挥重要的作用。当不稳定的输入电压与RT6204的输出电压非常接近时,转换器的最大占空比很容易就会被触及到,因而需要对此进行特别的关照。与低输出电压的应用相比,24V的工作场合对需要使用的电容类型会有特定的要求,这是需要在设计中特别注意的。. |
从上面的这些案例可以看出,RT6204在不同的应用中需要被关注的重点是不一样的,高压降比,最大占空比的工作状态,不同的输出电容类型,低功率应用中的效率等等,这些角度会分别出现。
|
应用笔记《宽输入高压Buck转换器RT6204实战指南》探讨了4种不同的转换器设计,它们的输出电压分别为1.2V、5V、12V和24V。在这些案例中,宽输入电压总是被涉及,最小和最大占空比的出现条件受到了仔细的分析,使用陶瓷电容或电解电容作为输出电容所带来的对输出纹波和稳定性的影响被作为重要角度受到了仔细的探讨。 |

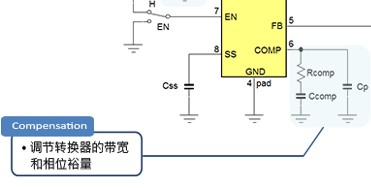

下面的原理图指出了RT6204作为一款转换器在设计中需要考虑的关键元件到底在哪里,点击其中的各个标识框可以看到要如何对这些元件进行计算的内容。
|
|
完整阅读:《宽输入高电压Buck转换器RT6204实战指南》
|
下载RT6204 规格书 I
申请免费样品 I
了解价格和供应状况
|
