RT8209L/M PWM 控制器具有轉換效率高、卓越的瞬態回應特性和高精度的電壓輸出，可將筆記型電腦的電池高電壓轉換為 CPU 內核、圖形處理器、I/O 和晶片組需要的低壓電源。由於採用固定導通時間控制技術，它可很容易地面對輸入/輸出比很寬的環境，對負載瞬變提供 100ns 的“即時”回應速度，同時維持基本固定的工作頻率。RT8209L/M 不使用傳統的電流模式 PWM 控制架構中的電流檢測電阻，降低了成本，提高了效率。其效率的進一步提升還來自於其具有的驅動大型同步整流 MOSFET 的能力，使其可將電池高電壓直接轉換為系統需要的電壓，這也使得效率實現了最大化，可為 CPU 內核、晶片組、DRAM 或其它低壓系統提供低達 0.75V 的電源供應。RT8209L 的封裝為 WQFN-16L 3x3，RT8209M 的封裝為 WDFN-14L 3.5x3.5。

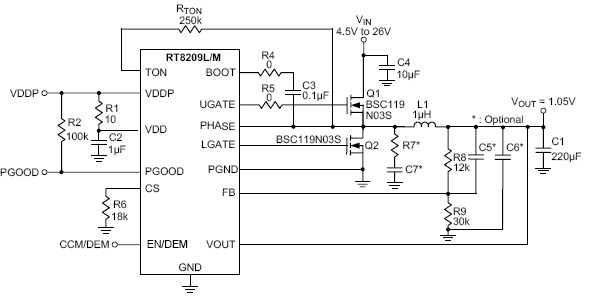

應用

  • 筆記型電腦
  • 系統電源
  • I/O 電源
主要規格
RT8209L RT8209M
Status Active Active
Vs (typ) (V) 5 5
Vin (min) (V) 4.5 4.5
Vin (max) (V) 26 26
Vout (min) (V) 0.75 0.75
Vout (max) (V) 3.3 3.3
Output Adj. Method Resistor Resistor
Accuracy (+/- %) 1 1
Freq (typ) (kHz) 300 300
Freq (min) (kHz) 200 200
Freq (max) (kHz) 600 600
Iq (typ) (mA) 0.5 0.5
Ext Sync No No
Features Adjustable Current Limit;Adjustable Frequency;Built-in Bootstrap Switch;COT Control;Cycle-by-Cycle Current Limit;Diode Emulation Mode;Enable Input;OVP;Power Good;SCP;Selectable (PSM or PWM);UVP Adjustable Current Limit;Adjustable Frequency;Built-in Bootstrap Switch;COT Control;Cycle-by-Cycle Current Limit;Diode Emulation Mode;Enable Input;OVP;Power Good;SCP;Selectable (PSM or PWM);UVP
Package Type WQFN3.5x3.5-14;WQFN3x3-16 WQFN3.5x3.5-14;WQFN3x3-16
關鍵特性
  • 極高的效率
  • 電阻可設定正電流限制閾值，電流經下橋 RDS(ON) 進行檢測
  • 4700ppm/°C 電流檢測
  • 100ns 負載階躍快速回應能力
  • 全輸入、負載範圍內 1% VFB 精度
  • 4.5V~26V 輸入電壓範圍
  • 電阻可設定工作頻率
  • 集成自舉開關
  • 集成負電流限制器
  • 電壓瞬態過沖消除
  • 過壓保護/欠壓保護
  • 內置軟啟動和輸出軟放電功能
  • Power Good 指示
  • 符合 RoHS 規範，不含鹵素
Datasheet
TitleVersionLast UpdateDownload
RT8209L/RT8209M: 單相同步 Buck 控制器V7.02014/04/02
Technical Documents
TitleItem TypeLast UpdateDownload
立錡全系列產品選擇指南 [Jan., 2024] Selection Guide2024/01/19
Part NumberPackage TypePackage Qty.Free SampleDistributorStockBuy From Authorized Distributor
RT8209MGQWWQFN3.5x3.5-141,500 Request Digikey 0 Lead-Time: 14 weeks
Mouser 1,500 Buy
庫存實際狀況請洽代理商或業務窗口
