RT8509是高性能的開關模式Boost轉換器，目的是為動態矩陣薄膜電晶體液晶顯示幕提供穩定的電源供應。它採用電流模式控制架構、固定工作頻率的脈寬調製（PWM）電路，集成了N-MOSFET開關，轉換效率高，瞬態回應速度快。其輸入電壓範圍為2.8V~14V，使用外接電阻分壓器進行調節的輸出電壓最高達24V，最大峰值電流限制典型值為3.5A，具有可調軟起動、過壓保護、過熱保護等特性。其封裝為WDFN-10L 3x3。

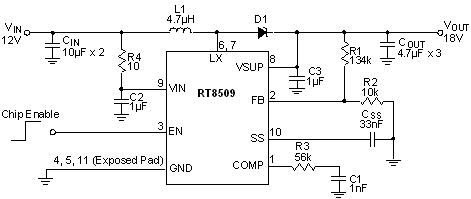

應用

  • GIP TFT LCD 顯示幕
主要規格
RT8509
Status Active
Vin (min) (V) 2.8
Vin (max) (V) 14
Vout (min) (V) 3.5
Vout (max) (V) 24
Output Adj. Method Resistor
Iq (typ) (mA) 1
SW Current Limit (typ) (A) 3.5
Freq (typ) (kHz) 1200
Freq (min) (kHz) 1000
Freq (max) (kHz) 1500
Ron (typ) (Ohm) 0.1
Features Adjustable Soft-Start;Current Mode Control;Enable Input;OCP;OVP;Stable with Ceramic Capacitor
Package Type WDFN3x3-10
關鍵特性
  • 效率高達90%
  • 輸出電壓可調，最高達24V
  • 輸入電壓範圍：2.8V~14V
  • 1.2MHz固定工作頻率
  • 可調軟起動
  • 輸出過壓保護
  • 過熱保護
  • 10引腳WDFN封裝
  • 符合RoHS規範，不含鹵素
Datasheet
TitleVersionLast UpdateDownload
RT8509: 3A, 14V 輸入 Boost 轉換器V2.02018/09/20
Part NumberPackage TypePackage Qty.Free SampleDistributorStockBuy From Authorized Distributor
RT8509GQWWDFN3x3-101,500 Request Digikey 2,649 Buy
Mouser Lead-Time: 14 weeks Not Available
WPG Lead-Time: 14 weeks Not Available
庫存實際狀況請洽代理商或業務窗口
