RT4823M 之功用是在電池電壓低於系統電源 IC 需要的電壓時將電壓提升以使電池儲能能得到最充分的利用，它集成了功率開關和同步整流器，自身耗電低，為使用鋰離子電池供電的系統提供了一個非常緊湊的解決方案。
RT4823M 的核心是一個 Boost 轉換器，即使電池電壓已經低於系統的需求，它也能為系統提供一個可以使用的最低電壓。它在升壓模式下的最大供電能力可達 1500mA，關機狀態下的自身電流消耗低於 1μA，能最大化電池使用時長。其工作狀態可在旁通模式和升壓模式間平滑切換，亦可強制其進入旁通模式以降低靜態電流消耗。
RT4832M 以 WL-CSP-9B 1.3x1.2 (BSC) 封裝供貨。

應用

  • NFC 設備供電
  • USB 充電埠
  • 電腦配件
  • 無線耳機
  • 遊戲機手柄
主要規格
RT4823M
Status Active
Vin (min) (V) 1.8
Vin (max) (V) 5.5
Vout (min) (V) 5
Vout (max) (V) 5
Output Adj. Method Fixed
Iq (typ) (mA) 0.004
SW Current Limit (typ) (A) 3.6
Freq (typ) (kHz) 3.5
Freq (min) (kHz) 3
Freq (max) (kHz) 4
Ron (typ) (Ohm) 0.08
Features OCP;OVP;SCP
Package Type WL-CSP1.3x1.2-9(BSC)
關鍵特性
  • 超低靜態工作電流
  • 啟動速度快（少於 400μs）

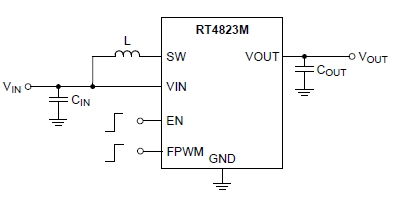

  • 僅需三個外部元件：1μH 電感，0402/0603 輸入/輸出電容
  • 輸入電壓範圍：1.8V-5.5V
  • 容許 VIN >VOUT
  • 預設輸出電壓 VOUT = 5V
  • 最大連續電流負載能力：1.5A（VIN > 3V 升壓至 VOUT = 5V）
  • 效率可達 93%
  • 支援 PFM、強制 PWM 升壓模式
  • 內置同步整流開關
  • 過流保護
  • 逐週期電流限制保護
  • 過壓保護
  • 短路保護
  • 過熱保護
  • WL-CSP-9B 1.3x1.2 (BSC) 封裝
